Om te bepalen of eenkabelboom van aanhangerwaterdicht is, moet u dit verifiëren op basis van 3 aspecten: beschermingsgraad, structureel ontwerp en materiaalkeuze.
Hier leest u hoe u het moet doen:
1. Basiswaterdichtingsniveaus
| IP-classificatie | Bescherming Beschrijving | Testomstandigheden en voorbeeldtoepassingen |
| IP67 | Bestand tegen tijdelijke onderdompeling zonder binnendringend water | Onderdompeling in 1 m water gedurende 30 minuten (kortstondige blootstelling). |
| IP68 | Bestand tegen langdurige, continue onderdompeling | Langdurige onderdompeling (bijvoorbeeld 24 uur op 1,5 m diepte voor energieopslagharnassen). |
| IP6K9K | Bestand tegen waterstralen onder hoge druk en hoge temperaturen | Bestand tegen waterstralen onder hoge druk en hoge temperaturen (bijv. test van 80°C, 100 bar voor chassisharnassen). |
Belangrijk punt: de beoordeling moet op de connector of verpakking worden afgedrukt. Producten zonder beoordeling hebben in principe geen waterdichtingsmogelijkheden.
2. Certificeringen en normen
• Stekkers die voldoen aan de ISO7638-norm (zoals Europese 13-polige stopcontacten) hebben doorgaans een ingebouwd waterdicht ontwerp.
• Legitieme producten zullen worden gemarkeerd met certificeringen uit de auto-industrie, zoals IATF16949.

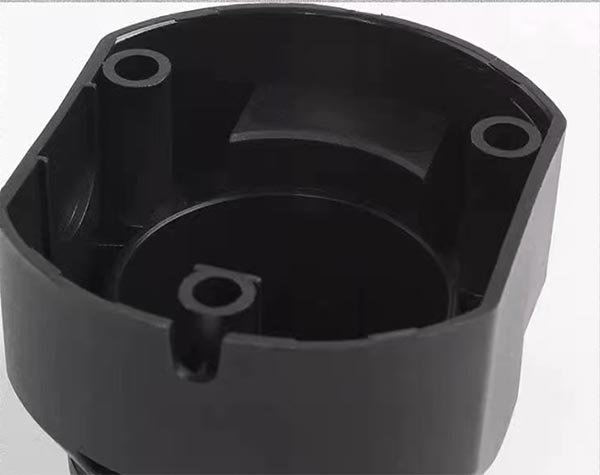

1. Ontwerp van connectorafdichting
• Materiaal afdichtring - Geef prioriteit aan weerbestendig rubber en vermijd gewone siliconen (die gevoelig zijn voor veroudering).

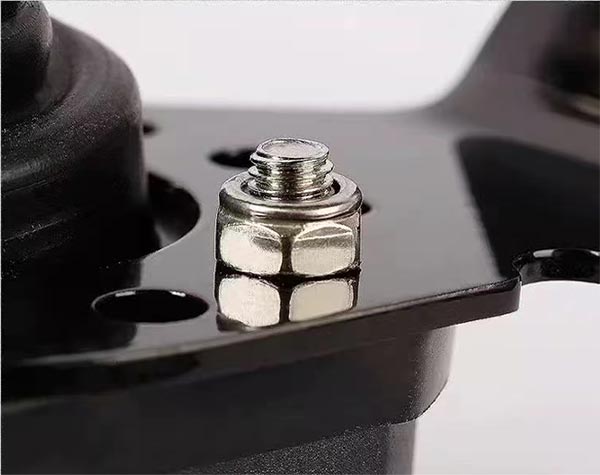

• Dubbele afdichtingsstructuur - Bijvoorbeeld door middel van schroefdraadbevestiging + dubbele O-ringbescherming aan beide uiteinden van de spiraaldraad (zie de Nissan Patrol Y62kabelboom van aanhangerontwerp).
• Interne waterdichte holte - Hoogwaardige producten ontwerpen een kronkelige afdichtingsholte (zoals de labyrintstructuur van een trekhaak) om te voorkomen dat regenwater naar binnen sijpelt.

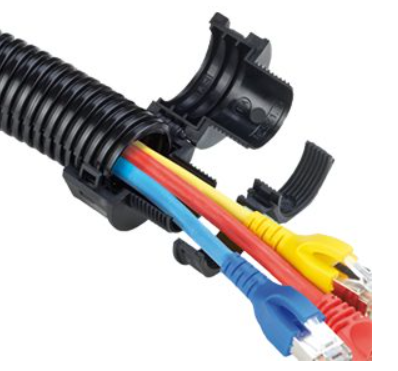

2. Details van kabelbescherming
• Mantelmateriaal - TPEE/TPU-materiaal is superieur aan gewoon PVC (koudebestendigheid -40℃, hittebestendigheid 105℃)
• Geen tussenconnectoren - De gehele kabel heeft geen breekpunten; de connectorverbindingen vereisen ingieten of ultrasoon lassen.
• Integriteit van de afschermingslaag - De metalen afschermingslaag moet tot in de connector reiken om het binnendringen van vocht door openingen te voorkomen.

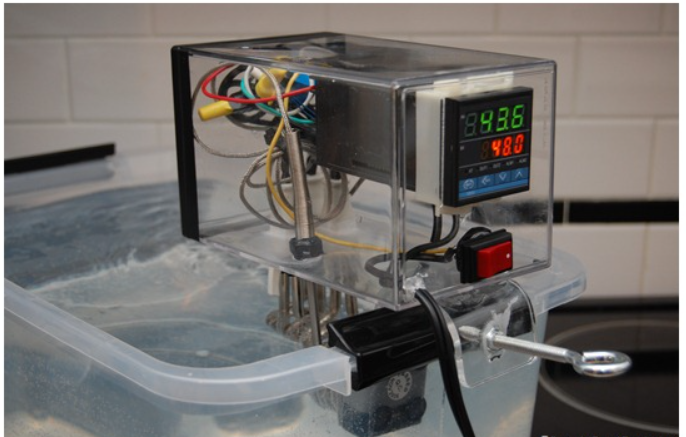

1. Test voor onderdompeling in water (IP67/IP68-verificatie)
• Procedure - Dompel de kabelboom onder in 1 meter diep, schoon water gedurende 30 minuten (IP67) of 24 uur (IP68).
• Beoordeling - Test onmiddellijk na verwijdering de isolatieweerstand ≥100MΩ (met behulp van een megohmmeter van 500 V). Er mogen geen vochtresten achterblijven na het demonteren van de connector.
Casestudy - De draadboom van Suzhou Kaibaile New Energy heeft de 24-uurstest op een waterdiepte van 1,5 meter doorstaan en de isolatieweerstand voldeed aan de norm.
2. Hogedrukwatersproeitest (IP6K9K-verificatie)
• Procedure- Gebruik een 80℃ waterpistool met hoge temperatuur (80-100 bar waterdruk) om de connector gedurende 30 seconden vanaf een afstand van 30 cm te spuiten.
• Beoordeling - Test na 1 uur staan de continuïteit van het circuit; er mogen geen kortsluitingen of signaalonderbrekingen zijn.
Toepasbare scenario's - Kabelbomen voor autochassis, laadpalen buitenshuis en andere toepassingen die bescherming tegen zware regen vereisen.

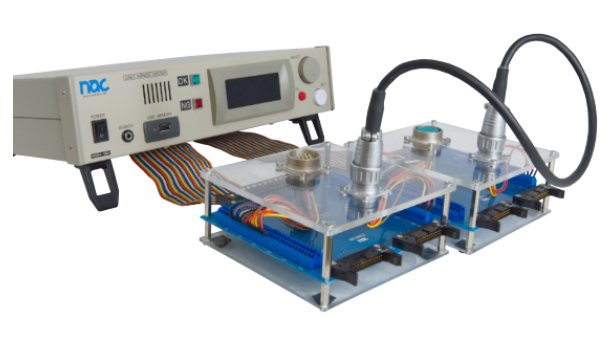

3. Testen van isolatieprestaties
• Isolatieweerstand≥0,5MΩ onder 2500V spanning (megohmmetertest)
• Bestand tegen spanningstest - Pas gedurende 1 minuut 1,5 maal de nominale spanning toe (bijvoorbeeld 18 V voor een kabelboom van 12 V) zonder dat er defecten optreden.
